Újabb mérföldkő az Anycubic Kobra 3 Toolhead projektben
A Kobra 3 Toolhead reverse engineering projekt újabb jelentős mérföldkőhöz érkezett. Az elmúlt időszakban a hangsúly már nem csupán az egyes alkatrészek azonosításán volt, hanem egy részletes, egységes hardverdokumentáció felépítésén, amely a projekt későbbi fejlesztéseinek alapját képezi.

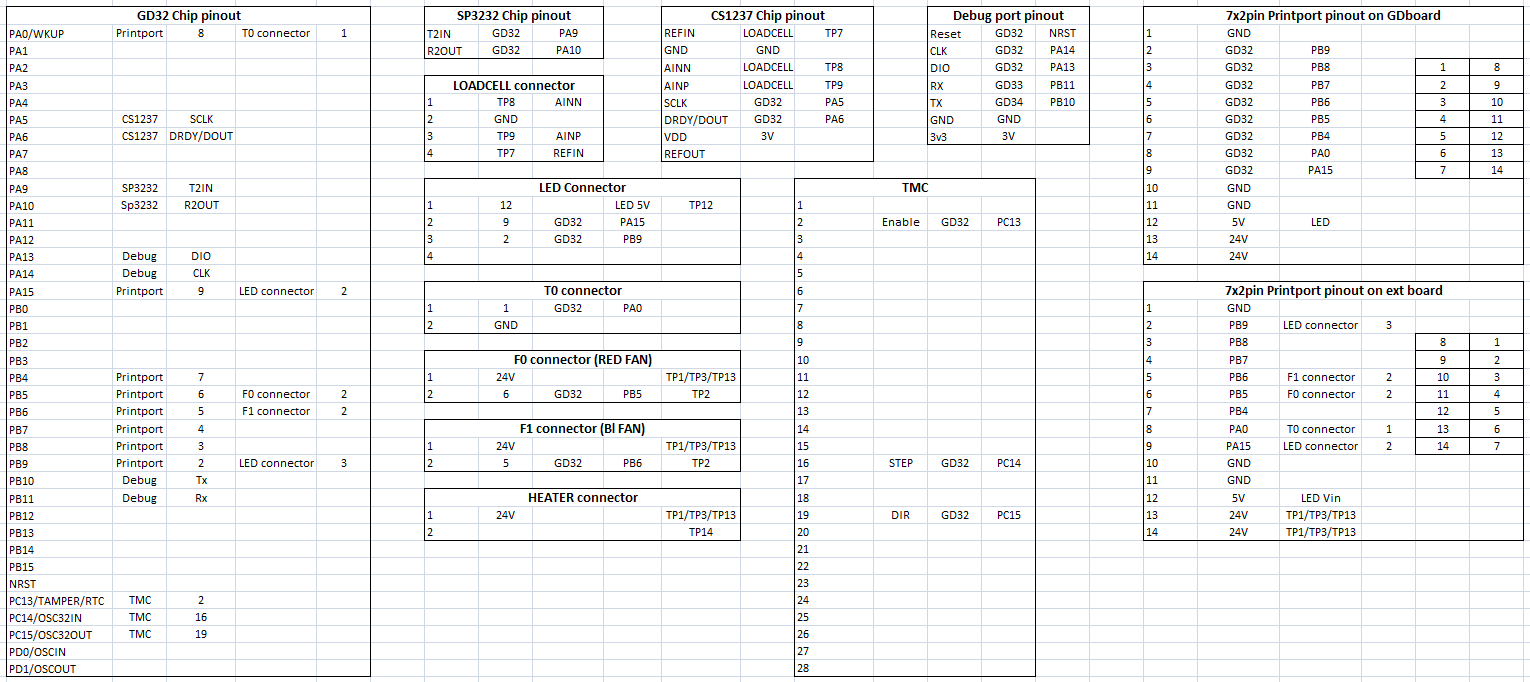

A munka középpontjában továbbra is a GD32F303CBT6 mikrovezérlő áll, amely köré elkészült az első átfogó kapcsolati adatbázis. A dokumentáció immár nem csupán egy hagyományos pinout, hanem egy folyamatosan bővülő hardvertérkép, amely összekapcsolja a mikrovezérlő lábait a nyomtatófej elektronikai egységeivel, csatlakozóival és tesztpontjaival.
Az eddigi eredmények
Sikerült teljes bizonyossággal azonosítani az SP3232 RS232 illesztő TTL oldali kapcsolatait, valamint a SWD debug interfész és a debug UART teljes bekötését. Ennek köszönhetően a gyári kommunikáció és a fejlesztői interfész már részletesen dokumentált.
Jelentős előrelépés történt a CS1237 nagyfelbontású A/D konverter feltérképezésében is. A mérések megerősítették a mikrovezérlő és a load cell vezérlő közötti kommunikációs kapcsolatokat, valamint sikerült dokumentálni a load cell csatlakozó referencia- és mérőpontjait is.
A nyomtató alaplapja és a toolhead közötti 14 pólusú Print Port dokumentációja szintén jelentős bővítést kapott. A korábban ismert tápvonalak mellett több adatvezeték mikrovezérlőhöz tartozó kapcsolata is feltárásra került, ami fontos alapot jelent a teljes kommunikáció későbbi elemzéséhez.
Megkezdődött továbbá a TMC2209 léptetőmotor-meghajtó, a ventilátorok, a fűtés és a LED vezérlés részletes dokumentálása is.
Új dokumentációs rendszer
A projekt mostantól egy strukturált hardver adatbázisra épül. Minden új mérés egységes formában kerül rögzítésre, beleértve:
a GD32 mikrovezérlő lábkiosztását,
az egyes perifériák kapcsolatait,
a csatlakozók kiosztását,
a tesztpontokat,
valamint a táp- és kommunikációs hálózatot.
Ez a megközelítés biztosítja, hogy a dokumentáció később is könnyen bővíthető, ellenőrizhető és más fejlesztők számára is jól követhető maradjon.
Mi következik?
A következő fejlesztési szakaszban a cél a Print Port összes jelvezetékének teljes funkcionális azonosítása, a TMC2209 teljes bekötésének dokumentálása, valamint a ventilátorok, a fűtés és a LED vezérlés végleges feltérképezése.
A projekt hosszú távú célja változatlan: az eredeti Anycubic Kobra 3 Toolhead elektronika teljes dokumentálása és egy nyílt, Klipper-kompatibilis firmware elkészítése, amely lehetővé teszi a gyári panel önálló toolboardként történő használatát.
A GD32F303 alapú gyári toolheadhez saját firmware-t és kommunikációs protokollt tervezünk. Az első cél a biztonságos, kétirányú UART-kapcsolat igazolása Raspberry Pi 4-gyel.
